Kornett | Messungen / measurements feedback plan | |||||||||||||||||||
. | ||||||||||||||||||||

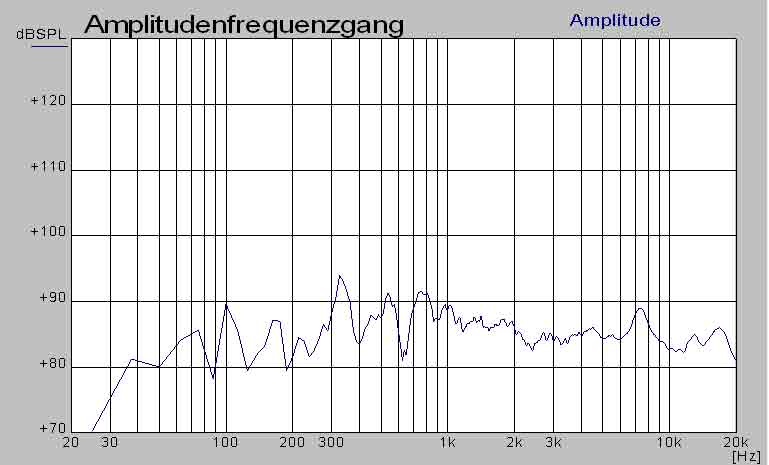

~1W 1m 0° fast frei stehend gemessen | ||||||||||||||||||||
extrem unproblematische Impedanz auch für Röhrenverstärker, besonders wenn die Simu betrachtet wird. | ||||||||||||||||||||

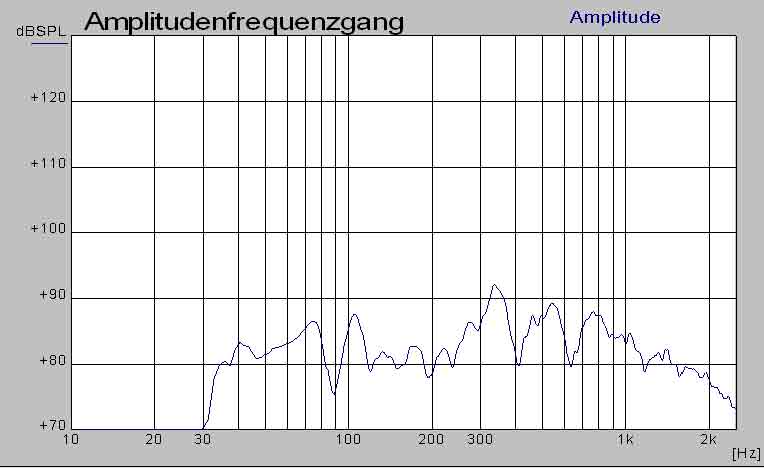

Bass hohe Auflösung 34 Hz unglaublich für die Treiber | ||||||||||||||||||||
Hornmünder sehr gutes warm roll off ab 250 Hz, keine üblichen Verfärbungen. Erstaunlich die fallenden Flanken im Tiefstton, das kurze Horn!! macht unter 40 Hz mehr SPL als das lange Horn. | ||||||||||||||||||||

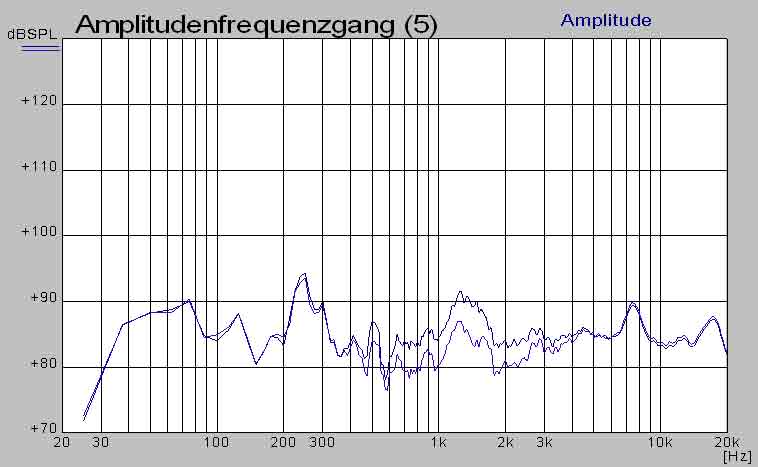

Test Sperrkreis für mich unnötig, genauso wie der Berreich um 250 Hz sicher noch optimiert werden kann, bei Musikhören sind diese Stellen aber nicht auffällig, so dass ich ohne Sperr- oder Saugkreis vorziehe. Wand nahe Messung | ||||||||||||||||||||

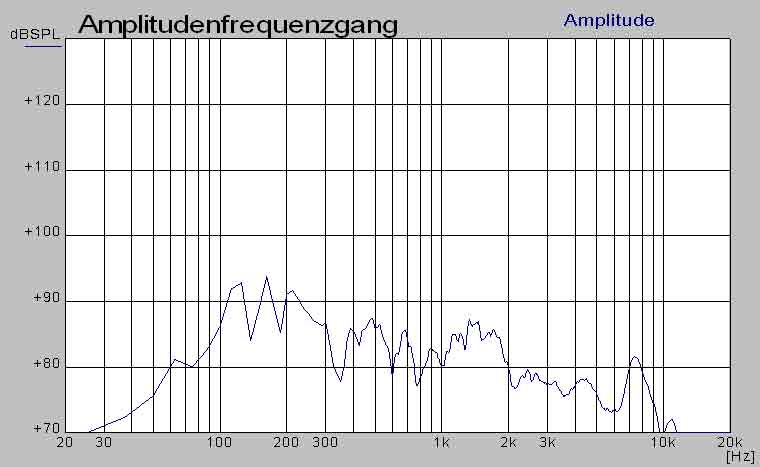

90° von der Seite Seitenabstrahlung des hinteren Treibers. Mic "sah" die Schwingspule ! | ||||||||||||||||||||

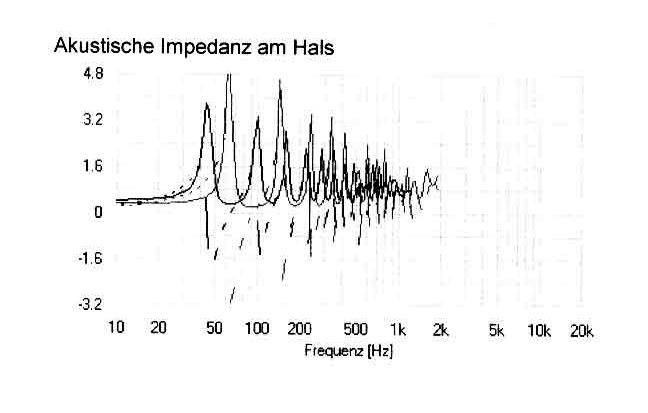

Hier die Annäherung durch Simulation, die Daten sehen Einzeln nicht so vielversprechend aus als das man es bauen wollte, wie sehen die realen Messungen in 22 qm aus? Siehe oben. Hier TB W4 1320 SD kurzes Horn, Monacor SPH60X langes Horn: Als alternativer Fronttreiber kann auch der TB W4 1337 SA eingesetzt werden, gerade für ältere Semester, ist der Hochtonanstieg über 10 kHz akustisch unbedeutend, kommt aber dem alternden Hörvermögen entgegen. | ||||||||||||||||||||
Der gemessene Schalldruck bei 40 Hz kann nicht vollständig erklärt werden durch die Einzelsimulationen. | ||||||||||||||||||||
Real bleibt von den Impedanzgebirgen nach der Dämmung nichts mehr, ungewöhnlich gute Summe, real. | ||||||||||||||||||||
Meine haptischen Überprüfungen zeigen eine eher lineare Membran- bewegung, ähnlich einer Mittelwert- bildung. Was zu weniger großen "Wechsel- drücken" führt, welches wieder die mechanischen Membranbelastungen minimiert und damit Klang und SPL maximiert. | ||||||||||||||||||||
Hier ist wie bei der Impedanz und der Membranbewegung die Verschränkung zu sehen. | ||||||||||||||||||||
copyright hm-moreart Horst Möller 2007 | ||||||||||||||||||||
