RDH

RDH20

Messungen / measurements
feedback
plan

Weltneuheit

Doppel Rahmenbasshorn
für zwei 20 cm Breitbänder,
Konstruktionmerkmale:
Basshornmund Distanz
Membranbewegungsverschränkung
Rahmenhornmund

world novelty

double frame bass horn
for two 8" fullrange driver
construction feature:
bass horn mouth distance
membran movement interlacing
frame horn mouth

Rahmendoppelhorn für 20 cm Breitbänder,
hinterer Treiber wieder der BG 20 von Visaton,
ich ziehe die invers Montage mit Verpolung vor.
Ähnlich dem Saxophon aber mit besserer
Räumlichkeit und etwas direkterem Bass.
Extremer Weichfaseranteil reduziert
Gehäusesound für max. SPL und macht die
Herstellung einfach und preisgünstig.

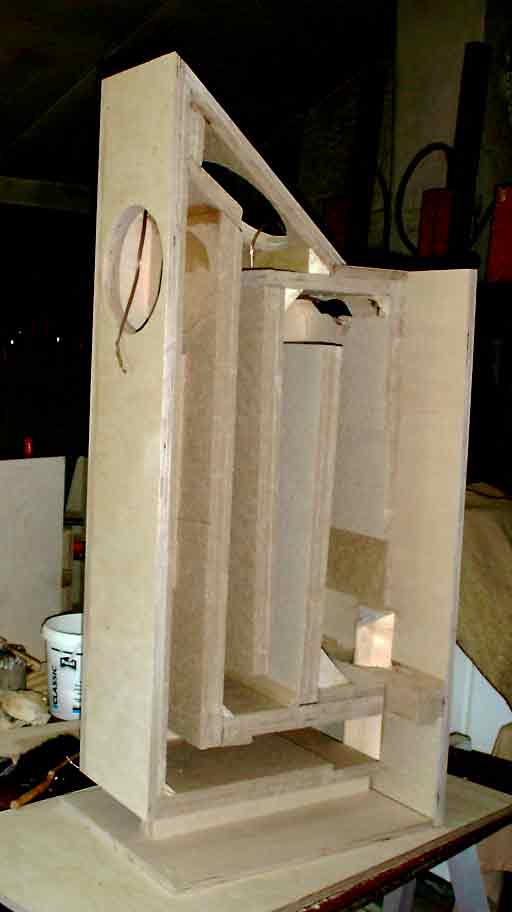

Das Horn schwimmt auf Weichfaser im Hornmund.

Framed double horn for 8" fullrange drivers,
back driver is again the BG20 von Visaton,
I prefer the inverted mounting combined
with a polarity change.
Similar to the Saxophon, but with better
spatial characteristics and more direct bass.
Using a lot of softfibre reduces enclosure
sound for max. SPL and makes it cheap and
easy to build.

The horn floats on softfibre at the horn mouth.

Front driver:
Visaton B200
TB W8-1772
Seas Exotic F8
Dayton PS220-8
Gradient AX-08
Fostex FE 206 E
Audio Nirvana 8"
Sica LP 208.38 1100
Sica Z004450
Ciare HX 201
div. Lowther
Sonido 8"
Lyeco LY802F

Rear driver:
Monacor SPH-210
Visaton BG20
Pioneer 8" FR
und viele gute
Bassmitteltöner
da invers Montage,
Verpolung nicht vergessen!

by invers montage,
don´t forget to change +- !

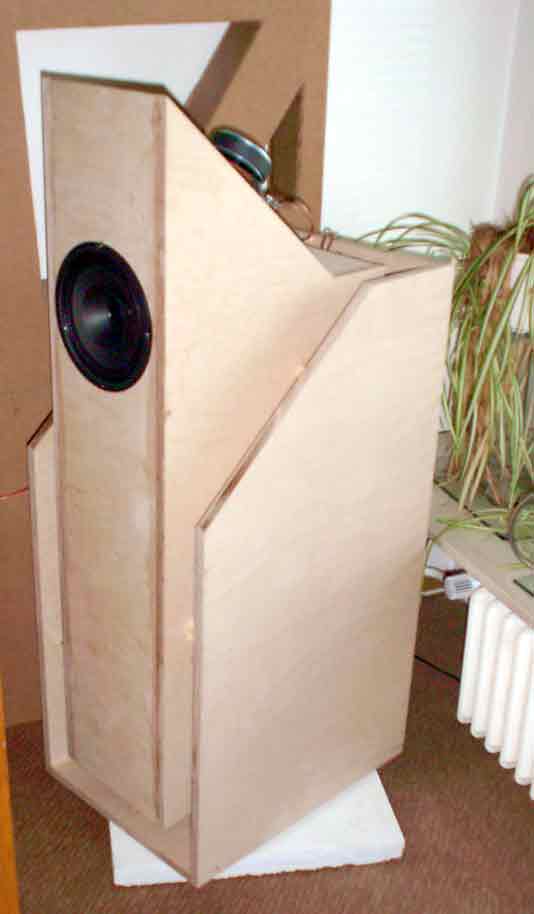

hier mit Seas FA22 RCZ 8 Ohm
und SPH-210 Monacor als back Treiber.

sinnvoll die Stabilisierung des
Aussen- und Innengehäuses
links rechts vorn in der Mitte.

Hier mit dem B200 von Visaton,
obwohl in der Einzelsimulation
der Treiber für ein Basshorn
nicht geeignet erscheint, macht es
im RDH20 eine sehr gute Figur.
Siehe hierzu auch die Messung.
Ein Sperrkreis zwischen 1-3 kHz
erscheint sinnvoll.

Feintuning:
Systemsperrkreis im tonalen Bereich, besserer
Bass bei kleinen Lautstärken und mehr max. SPL
da die üblichen Klirrfaktoren von 20 cm Doppelkonus
BB´s durch den Sperrkreis ebenfalls gedämpft
werden. Mein Vorschlag siehe Plan unten.

Fazit: RDH20
mit die beste Konstruktion, minimal
bessere Geschlossenheit des Klangbildes
als Alphorn + Schalmei, geringste
Treiber Kosten, phänomenaler Bass.

Das RDH20 ist nur aus Designgründen
dem Saxophon vorzuziehen.

Conclusion: RDH20
one of the best designs, minimal
better coherence of the sound
as alphorn + schalmei, lowest
driver costs, phenomenal bass.

The RDH20 is only for design
reasons preferable to the saxophone.
