Weltneuheit
Das kleinste backloaded
Basshorn bis 27 Hz -6 dB
135 Liter Bruttovolumen
world novelty
The smallest backloaded
bass horn down to 27 Hz -6 dB
135 liter volume

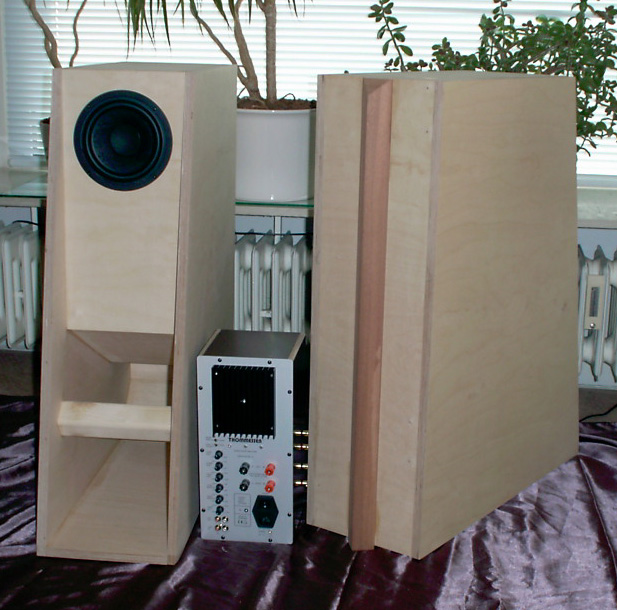

Der Name ist Programm, der Alphorn Modul Subwoofer
Wie beim gleichnamigen Signalhorn aus den Alpen ist die
Frequenzbandbreite nur gering, mit max. 2 Oktaven von 30-120 Hz,
mit einem Subwoofer aktiv Modul ist das Alphorn ideal zur Ergänzung
der Sathörner geeignet ohne verfärbend in den Grundtonbereich vorzudringen.
Die fast schon winzige Gehäusegröße eröffnet durch Beschränkung auf einen
Einsatzbereich von 30-90 Hz eine druckvolle, straffe und schnellste
Basswiedergabe bei geringen Membranbewegungen.
Das kleinste Subwoofer Horn aller Zeiten !?
The name says it all, the Alphorn subwoofer module
Unfolded it looks like the same horn from the Alps, the frequency bandwidth
is small, only max. 2 octaves from 30-120 Hz are useful, with an
active subwoofer module the Alphorn is the ideal bass for sathorns,
without colorations in the lower mids.
By restriction to a used range from 30-90 Hz,
the tiny enclosure size gives a powerful,
consistent and fastest bass with low membrane movement.
The smallest subwoofer horn ever!?
Wie beim gleichnamigen Signalhorn aus den Alpen ist die
Frequenzbandbreite nur gering, mit max. 2 Oktaven von 30-120 Hz,
mit einem Subwoofer aktiv Modul ist das Alphorn ideal zur Ergänzung
der Sathörner geeignet ohne verfärbend in den Grundtonbereich vorzudringen.
Die fast schon winzige Gehäusegröße eröffnet durch Beschränkung auf einen
Einsatzbereich von 30-90 Hz eine druckvolle, straffe und schnellste
Basswiedergabe bei geringen Membranbewegungen.
Das kleinste Subwoofer Horn aller Zeiten !?
The name says it all, the Alphorn subwoofer module
Unfolded it looks like the same horn from the Alps, the frequency bandwidth
is small, only max. 2 octaves from 30-120 Hz are useful, with an
active subwoofer module the Alphorn is the ideal bass for sathorns,
without colorations in the lower mids.
By restriction to a used range from 30-90 Hz,
the tiny enclosure size gives a powerful,
consistent and fastest bass with low membrane movement.
The smallest subwoofer horn ever!?
geeignete Treiber: viele 15-18 cm Bass LS sind einsetzbar,
Reso 25-45 Hz, Qt< 0,4, Hub min. 4mm
da nur Basswiedergabe bis 100 Hz gefragt ist,
den preiswertesten LS nehmen.
Sind die Daten vom anderen Treibern ähnlich = geeignet.
Monacor SPH 165, Ciare HW163,
Wavecor SW 178 WA01, TB W6-1559S,
Visaton AL170, Thiel C95 T6, Dayton 295-350,
Monacor SPH 165CP, Scan speak 18 W...
Suitable drivers: many 15-18 cm Bass LS can be used,
Reso 25-45 Hz, Qt< 0,4, Stroke min. 4mm
since only bass reproduction up to 100 Hz is required,
just pick the cheapest LS.
If you find other LS's with similar data = also suitable.
Reso 25-45 Hz, Qt< 0,4, Stroke min. 4mm
since only bass reproduction up to 100 Hz is required,
just pick the cheapest LS.
If you find other LS's with similar data = also suitable.
Das bei diesem überwältigenden Ergebnis noch kein Entwickler
über diese Lösung förmlich gefallen ist, kann ich mir nicht
erklären, vielleicht gibt es einen betriebswirtschaftlichen
Hintergrund, es gibt ja auch viele größere Basstreiber.

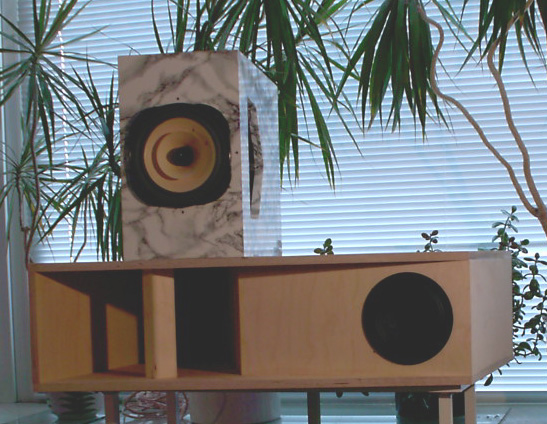

Ideal auch kombinierbar mit Breitbändern und kleinen
geschlossenen 2 Weg Kombinationen. Eine Krönung ist
sicher auch ein Manger Gehäuse mit 1-3 MSW, oder offene
Schallwände aus Plexiglas optisch ansprechend abgestimmt.
I cannot explain why these impressive results weren't
discovered by some of the established speaker developers.
Perhaps there are some business reasons behind it,
after all, there are many larger and more expensive drivers
available on the market.
It's also a good match, in combination with a fullrange
speakers used in closed, small enclosures.
A State-of-the Art option would be to use a Manger speaker
(1-3 MSW) in a cabinet, or an OB built with transparent
plexiglass (25 mm) in order to provide an appealing look.
discovered by some of the established speaker developers.
Perhaps there are some business reasons behind it,
after all, there are many larger and more expensive drivers
available on the market.
It's also a good match, in combination with a fullrange
speakers used in closed, small enclosures.
A State-of-the Art option would be to use a Manger speaker
(1-3 MSW) in a cabinet, or an OB built with transparent
plexiglass (25 mm) in order to provide an appealing look.

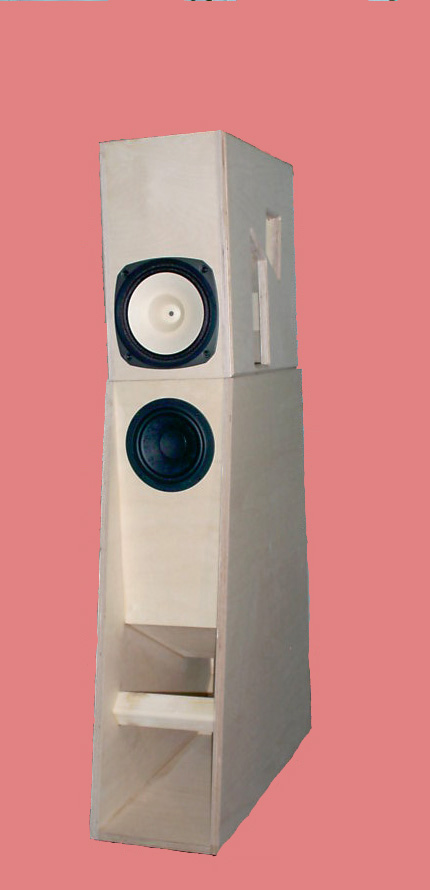

Fazit: Alphorn + Schalmei
variablere Aufstellung, Sat auch mit Treiber oben
probieren, kleiner, durch Sub-Modul mit Sat
Frequenzweiche größerer Schalldruck als
SAXOPHON und RDH20.
Aus Selbstbausicht sind die Kosten des
Submoduls der einzige Grund
es nicht zu bauen.
Conclusion: Alphorn + Schalmei
more variable setup, test sat driver
also at the top, smaller enclosure,
sub-module with satellite
crossover gets larger SPL than
SAXOPHONE and RDH20.
From DIY perspective, the cost of the
submodule is the only reason not to build.
submodule is the only reason not to build.
copyright hm-moreart Horst Möller 2007
