Weltneuheit

Erstes doppel backloaded Tiefmitteltonhorn
mit zwei unterschiedlichen Hörnern
auf einem Treiber, mit vier indirekten
Hornmündern, mit geringer symetrischer
Mund Membran Entfernung.

world novelty

first double backloaded low-
mid horn with two different
mid horns fed by one driver,
with four indirect horn mouths,
and short symmetrical
mouth-to-membran distance.

Noch einmal verbessertes
Sat-Horn auf Basis des
Trumpet und Flute-sats,
der Schalmei-sat,
ein Doppelhorn mit
noch wärmerem und
ruhigerem Klangbild
durch spezielles Mittel-
tonhorn, mit optimaler
Raumnutzung.
Sehr gut geeignet für
aktive Subwoofer-Module
mit aktiver Sat-Weiche.

Again improved sat horn
on basis of the trumpet
and flute sat,
the Schalmei sat, a double
horn with still warmer and
calmer sound through
special central mid horn,
with an optimized use of
enclosure space. Very
suitably for active subwoofer
modules if necessary
with active sat crossover.

Weight ca.18 Kilo

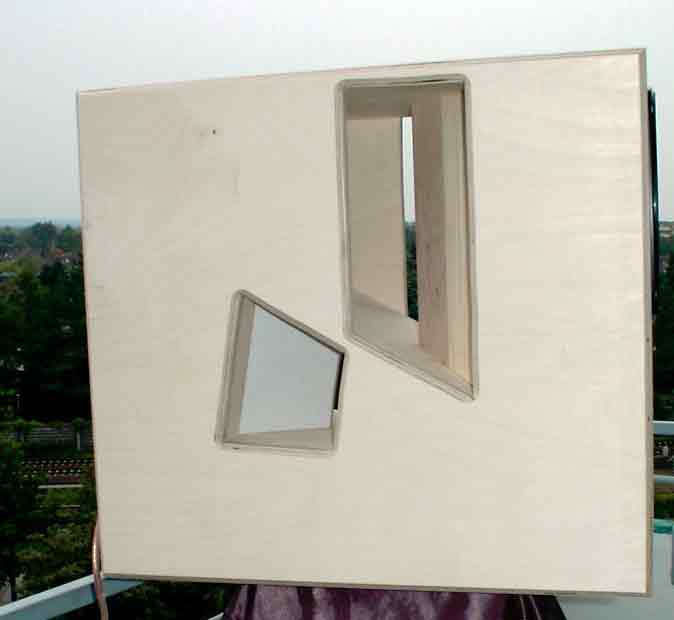

Seitenansicht Innenansicht

Seitenansicht:
Durch die beiden Hornöffnungen
wird der Zusammenbau erheblich
erleichtert denn die Hornwände
ergeben zwingend den Innenaufbau.
Der Trumpet-sat ist natürlich
noch einfacher.

Gewicht ca.18 Kilo

The constuction is greatly simplified
due to the dual horn-openings, since
the sidewalls "automatically" defines
the interior of the Horn.

Schalmei mit Alphorn,
auch immer mit dem
Treiber oben probieren

Bei allen Sat-Hörnern
Trumpet, Horn, Schalmei
sind viele verschiedene
20 cm Breitbänder einsetzbar:

TB 8" 1772
Visaton B200
Seas Exotic F8
Dayton PS220-8
Gradient AX-08
Fostex FE 206 E
Audio Nirvana 8"
Sica LP 208.38 1100
Sica Z004450
Ciare HX 201
div. Lowther
Sonido 8"
Lyeco LY805F

Schalmei with Alphorn,
always try having the driver on top
for all Sat-Horns:
Trumpet, Horn, Schalmei -
many 8" Full-Range Driver
can be used.

hier Schalmei Satellite mit Sonido Treiber
mit Sideboard Subwoofer 2x30 cm.

Fazit:
Schalmei + Alphorn
variablere Aufstellung, Sat auch mit Treiber
oben probieren, kleiner, durch Sub-Modul
mit Sat Frequenzweiche größerer Schalldruck
als SAXOPHON und RDH20.

Aus Selbstbausicht sind die Kosten
des Submoduls der einzige Grund
es nicht zu bauen.

Conclusion:
Schalmei + Alphorn
more variable setup, test having driver
also on the top, smaller enclosure,
sub-module with satellite
crossover gets larger SPL than
SAXOPHONE and RDH20.

From DIY perspective, the cost
of the submodule is the
only reason not to build.
