PA line array | | | | | . . . | |
. | |
| | | | | | | | | | | | | | | | | | | | |

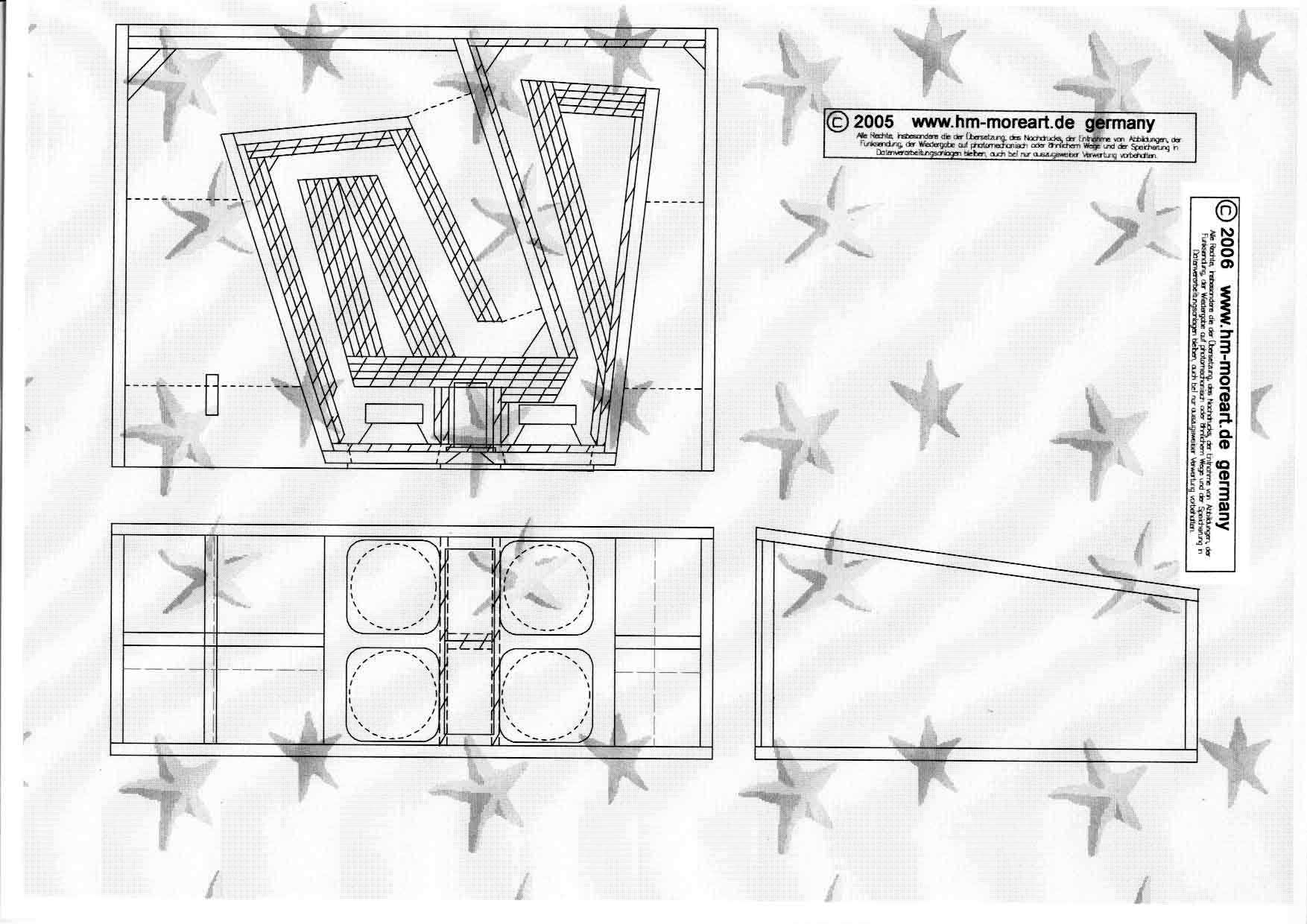

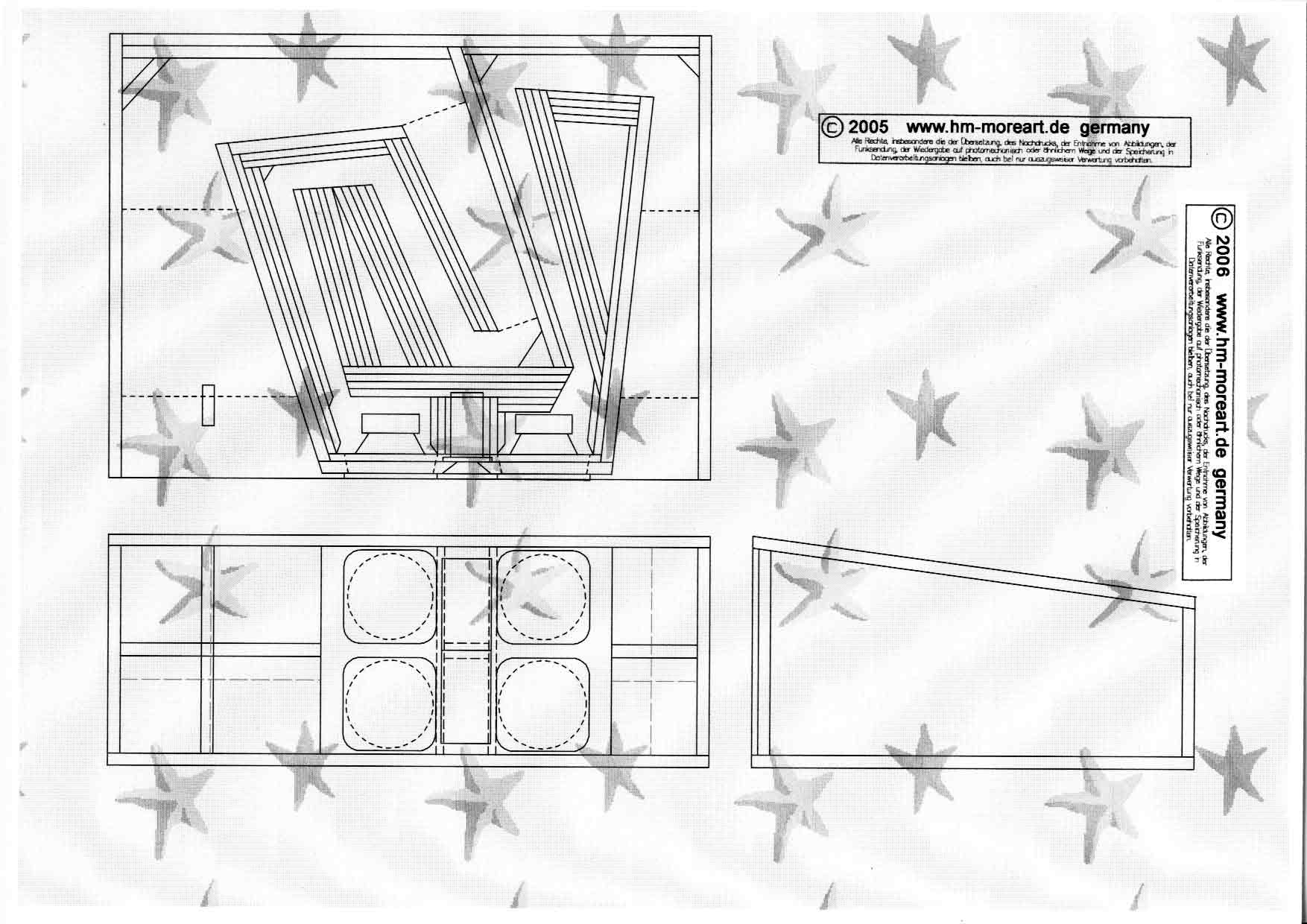

Line array, Doppelhorn mit Membranbewegungsverschränkung und Munddistanz. hier für 4 x 16 cm Treiber, 18Sound 6ND430 16 Ohm oder B&C 6NDL44 + Hochtöner 2 x BMS 4510 ND.
Oder als reiner Bass bis 100-200 Hz mit 4 x Wavecor SW178 WA01. Ebenso sind diverse 20 cm Coax + Basstreiber möglich, auch aufrecht stehend, siehe unten.
Auch für Gemeinden, Schulen, kleinen Theatern, für den Dia-Vortrag bis zur Disco und klein PA sind preisgünstige Lösungen möglich wie 4 x SPH 165 Monacor mit Piezo HT. An die Decke gehängt, raumsparend und "unantastbar". | |
| | | | | | | | | | | | | | | | | | | | |
| |
| | | | | | | | | | | | | | | | | | | | |
Mit 6" 16 Ohm Treibern lassen sich 16 Ohm Basseinheiten herstellen, d.h. 4 Stück parallel geschaltet können mit einer Endstufe betrieben werden, durch 16 Treiber können kaum thermische Probleme entstehen, der Impuls Schalldruck kann bei ~ 125 dB liegen, um die LS vor mechanischer Zerstörung zu schützen ist ein Subsonic Filter bei 30 Hz mind. 24-48 dB notwendig. Übergangsfrequenz 100-300 Hz.
Dazu passende Mittel-Hochton Teile sollten zum Bass ebenfalls zwischen 100-300 Hz getrennt werden, um den max. Mittelton SPL zu erreichen kann der 18Sound 6ND410 eingesetzt werden, 2 Einheiten können zu 4 Ohm parallel geschaltet werden. | |
| | | | | | | | | | | | | | | | | | | | |
| |
| | | | | | | | | | | | | | | | | | | | |
Vorteile: 1 Gehäuse für Bass und Mittel-Hochton, Verwendung von gleichen Bass- und Mittelton-Treibern, hohe Stückzahl, geringer Preis, geschlossener und kohärenter Klang, geringer Schallentstehungsort über 300 Hz, point source. Hornabstrahlflächen 0,18 qm !! pro Stück bis ~300 Hz mit warm roll off, mit Treibern o,23 qm. Weichfaser zur Reduzierung der Schallschnellen über 100 Hz und Minimierung des Gehäuseklanges, Minimierung und linearisierung der Membranbewegungen, System Hub ~ 40 Hz, 1 W 1m ~0,3 mm, Trennung von Bass zu Mittelhochton Einheiten aktiv bei 100-300 Hz möglich, extreme Richtwirkung unter 300 Hz, Birken Multiplex 21 mm, Weichfaser Gehäuse, Preiswert. | |
| | | | | | | | | | | | | | | | | | | | |
| |

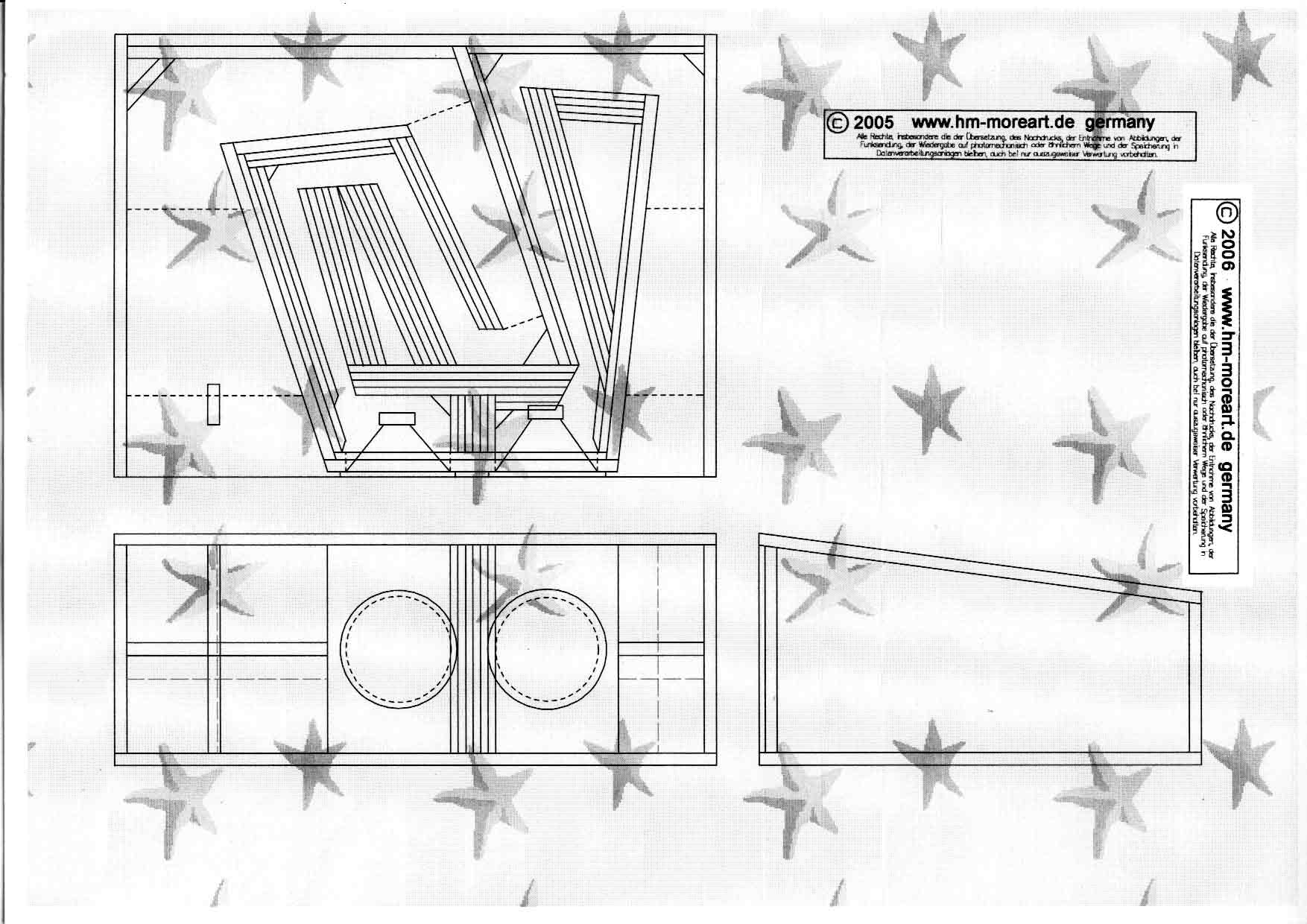

Geeignet auch für diverse 20 cm Bass und Coax 8" Treiber, liegend, fliegend und aufrecht hinzustellen. z.B. Coax 20 cm: B+C 8 CX 21, Beyma 8XE20, BMS 8CN 552.
Bass: 18Sound 6 MB400, BMS 8N215, Cellestion NTR08 2011D. | |
| |

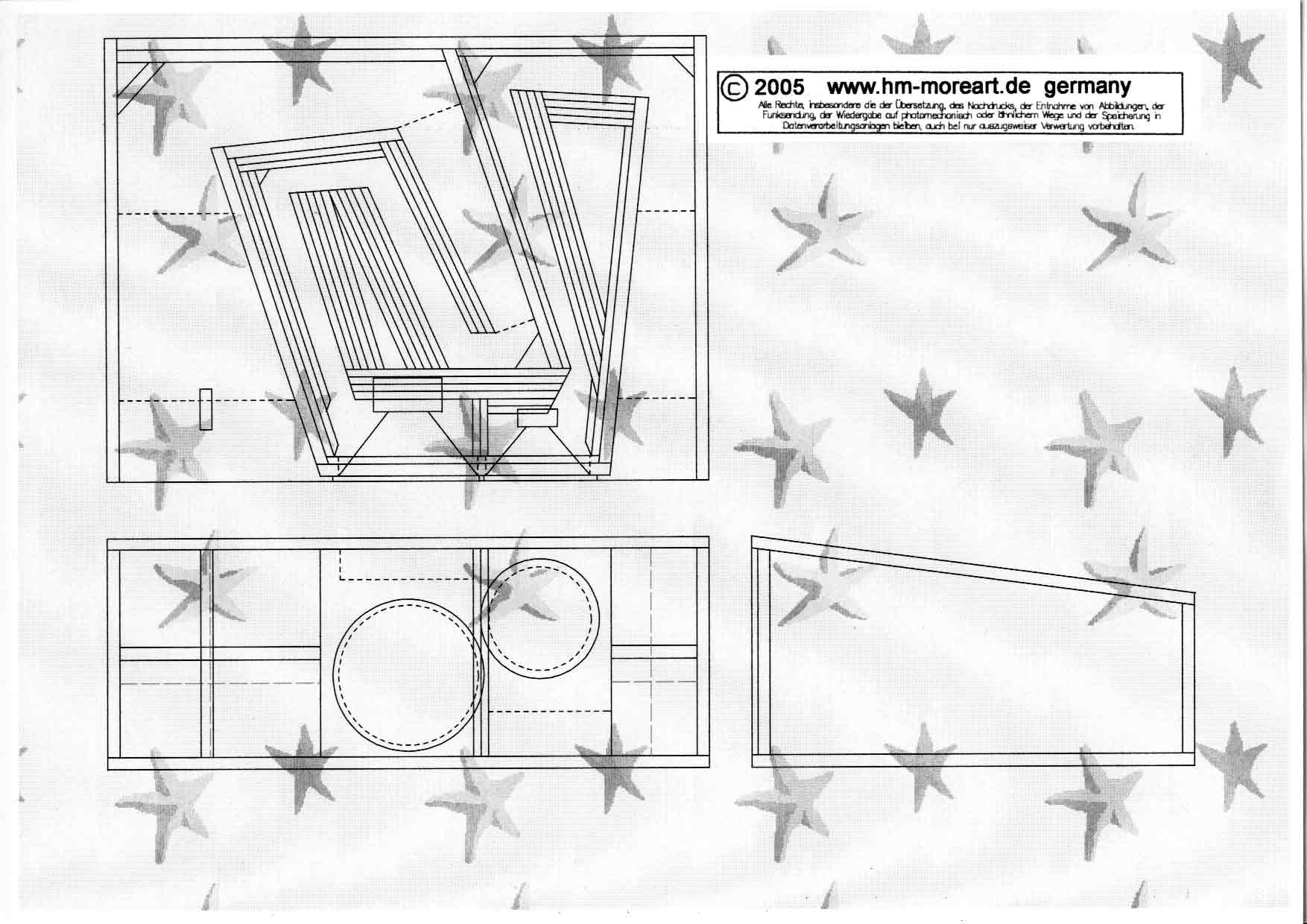

Variante für 10" Bässe mit angepasstem Hornhals und 8" Coax. | |
| | | | | | | | | | | | | | | | | | | | |
| | | | | | | | | | | | | | | | | | | |
copyright Horst Möller 2007 | |
| | | | | | | | | | | | | | | | | | | |
