Saxophon
Messungen / measurements
feedback
plan
.

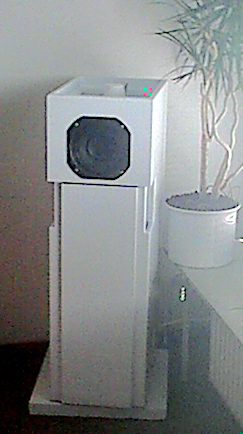

Weltneuheit
Erstes Bi Treiber tripel Horn
für 2 x 20 cm Treiber,
Konstruktionmerkmale:
Basshornmund Distanz
Membranbewegungsverschränkung.
world novelty
First dual-driver tripel horn
for 2 x 8" driver
construction feature:
bass horn mouth distance
membran movement interlacing
Eine anspruchsvolle dreifach Hornlösung,
Achtung das Leergewicht geht je nach
Material über 45 kg hinaus!

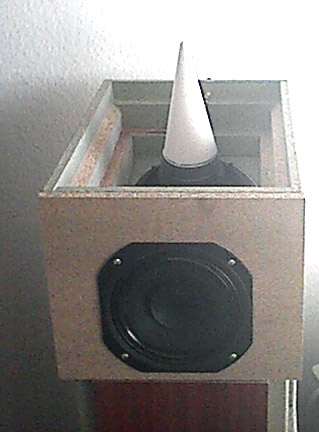

Der inverse BG20 muss verpolt mit dem
Fronttreiber parallel geschaltet werden !
Aufstellung auf eine filzunterlegte Gehwegplatte
mit kurzen preisgünstigen höhenverstellbaren Spikes.
An ambitious three-way solution,
Please note: Depending on chosen materials,
the weight may exceed 45 kg!
The inversely mounted BG20 must be
reversely poled with the frontdriver !
Placement on adjustable spikes on a garden walk slab
that is isolated from the floor with a piece of mat.
Die Idee:
eine Punktschallquelle mit erster Wellenfront direkt vom 8",
20cm Fronttreiber, zusätzlich über ein 1,4 m Horn seitlich
unter dem Fronttreiber öffnend unterstützt. Da "solche"
Treiber unter 800 Hz Unterstützung suchen um das volle
Potenzial ohne Bauteile im Signalweg zu nutzen, wird
der direkte Treiber von einem preisgünstigen Treiber
indirekt unterstützt z.B. BG 20 Visaton, einmal über ein
2,5 m Horn, welches in der Gehäusemitte am Boden
öffnet, für den Bereich von 38 Hz- 200 Hz, zusätzlich
strahlt der Treiber über ein asymetrisches Fronthorn
oberhalb der Sitzohrhöhe indirekt in den Raum, durch
Magnet nach aussen ist auf Hochtoneinflüsse und
Frequenzweichenteile zu verzichten.
Please note: Depending on chosen materials,
the weight may exceed 45 kg!
The inversely mounted BG20 must be
reversely poled with the frontdriver !
Placement on adjustable spikes on a garden walk slab
that is isolated from the floor with a piece of mat.
Die Idee:
eine Punktschallquelle mit erster Wellenfront direkt vom 8",
20cm Fronttreiber, zusätzlich über ein 1,4 m Horn seitlich
unter dem Fronttreiber öffnend unterstützt. Da "solche"
Treiber unter 800 Hz Unterstützung suchen um das volle
Potenzial ohne Bauteile im Signalweg zu nutzen, wird
der direkte Treiber von einem preisgünstigen Treiber
indirekt unterstützt z.B. BG 20 Visaton, einmal über ein
2,5 m Horn, welches in der Gehäusemitte am Boden
öffnet, für den Bereich von 38 Hz- 200 Hz, zusätzlich
strahlt der Treiber über ein asymetrisches Fronthorn
oberhalb der Sitzohrhöhe indirekt in den Raum, durch
Magnet nach aussen ist auf Hochtoneinflüsse und
Frequenzweichenteile zu verzichten.
Extrem preiswertes fullrange Horn
mit neuer Multiabstrahlcharakteristik
welches ohne Subwoofer bei
Wand- bis Ecknaher Aufstellung
auskommt. Zwei unterschiedliche
Treiber ohne Bauteile im Signal-
weg mit drei Hörnern in einem
Gehäuse.
Hoher Schalldruck, excellente
Räumlichkeit und Dynamik-
fähigkeit auch unter 100 Hz.Der Preisvorteil liegt erheblich an
dem "so" eingesetzten Visaton
Treiber BG 20, was bei hersteller-
gebundenen Konstruktionen
z.B. Lowther, neben der Horn-
konstruktion selbst, nicht der Fall
ist.
Der Monacor SPH-210 oder
ähnliche Treiber sind dem
Visaton als hinterer Treiber
vorzuziehen.
Today i prefer the Monacor
SPH-210 as the rear driver.
Frontdriver:
TB 8" 1772
B200 Visaton
Seas Exotic F8
Dayton PS220-8
Gradient AX-08
Fostex FE 206 E
Audio Nirvana 8"
Sica LP 208.38 1100
Sica Z004450
Ciare HX 201
div. Lowther
Sonido 8"
Lyeco LY802F
TB 8" 1772
B200 Visaton
Seas Exotic F8
Dayton PS220-8
Gradient AX-08
Fostex FE 206 E
Audio Nirvana 8"
Sica LP 208.38 1100
Sica Z004450
Ciare HX 201
div. Lowther
Sonido 8"
Lyeco LY802F
The idea:
A point source with first wavefront coming from a 8" front-driver, additionally
with a 1.4 m horn, mouth opens at the side below the front driver.
Because "such" drivers need support below 800 Hz to reach the full potential
without crossover components, I use a second cheap inversly mounted driver,
Visaton BG20, with a 2.5 m Horn, which opens in the middle at the floor,
for the range of 38 Hz - 200 Hz.
The driver additionally radiates via an asymetric front horn above the ear
height indirectly into the listening room, by magnet to the outside there
are no HF problems and no crossovers needed.
100 dB at less than 1 mm membrane stroke is now possible !
An extremely reasonably priced fullrange Horn with a new multiradial
characteristics that doesn't need a subwoofer if placed close to a wall
or a corner. Two different drivers without any crossover interfering
with the signal, connected to the room via three separate horns within
a single enclosure.
with a 1.4 m horn, mouth opens at the side below the front driver.
Because "such" drivers need support below 800 Hz to reach the full potential
without crossover components, I use a second cheap inversly mounted driver,
Visaton BG20, with a 2.5 m Horn, which opens in the middle at the floor,
for the range of 38 Hz - 200 Hz.
The driver additionally radiates via an asymetric front horn above the ear
height indirectly into the listening room, by magnet to the outside there
are no HF problems and no crossovers needed.
100 dB at less than 1 mm membrane stroke is now possible !
An extremely reasonably priced fullrange Horn with a new multiradial
characteristics that doesn't need a subwoofer if placed close to a wall
or a corner. Two different drivers without any crossover interfering
with the signal, connected to the room via three separate horns within
a single enclosure.
High SPL, excellent spatial characteristics and dynamics also below 100Hz.
The price advantage comes from the usage of the Visaton driver BG 20,
whereas commercial speaker designers would be picking t.ex. a Lowther Driver,
due to commercial and contractual obligations.
The price advantage comes from the usage of the Visaton driver BG 20,
whereas commercial speaker designers would be picking t.ex. a Lowther Driver,
due to commercial and contractual obligations.

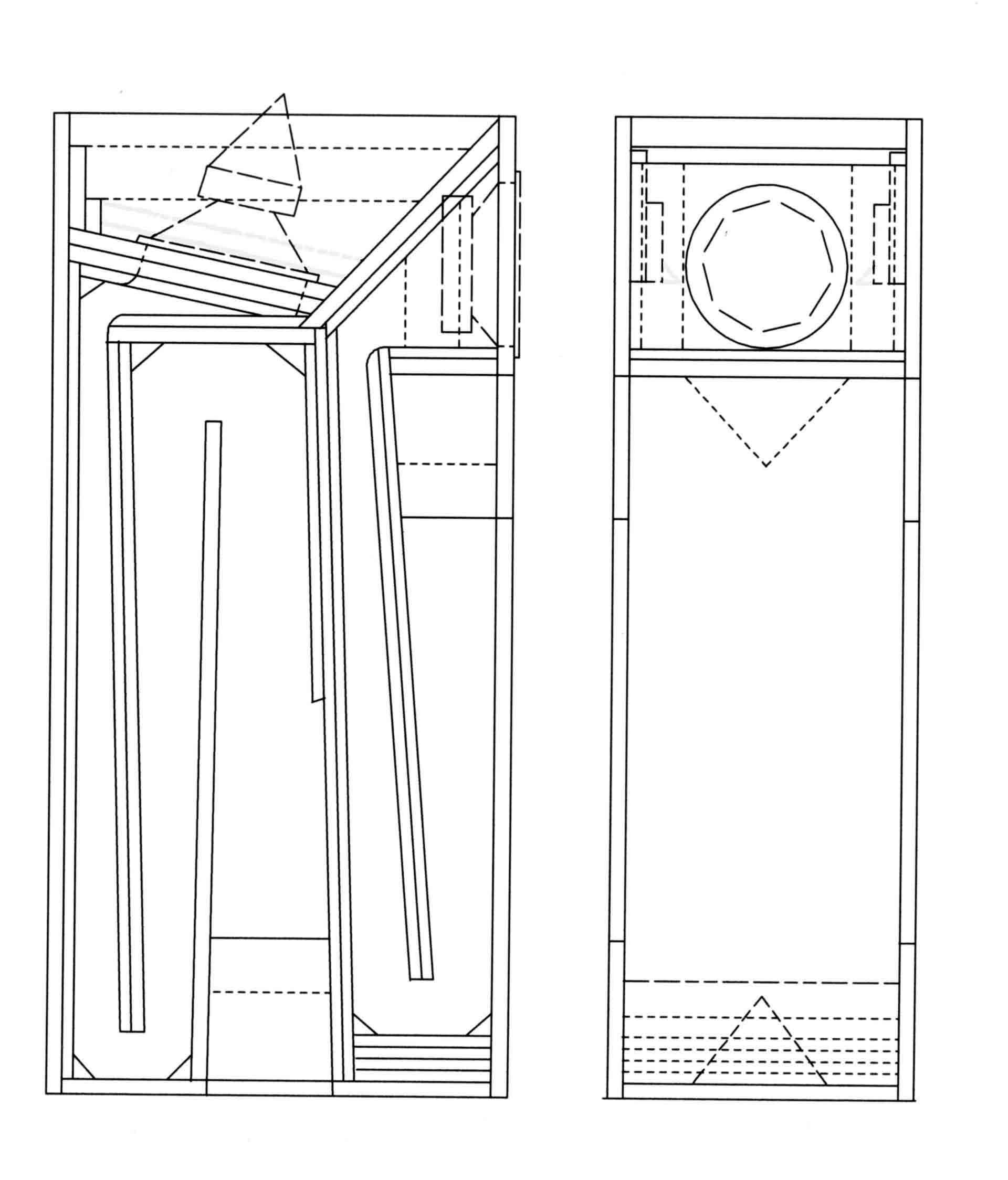

Funktion
Bauhinweise:
Fischer Montagekleber pro Paar ca. 5 Stück,
ein Dispersionskleber, hat den Vorteil
der geringeren Trocknungszeit und geringe
Fehler werden luftdicht geschlossen.
Ein Tischler mit vielen Zwingen und einem
Stand-Bandschleifer sind sehr zu empfehlen,
eine Person kann das Horn nur schwer
bewegen, deshalb für ein so anspruchsvollen
Fullrange-Horn Lautsprecher immer zu zweit bauen.
Für tiefe Treiber mit großen Magneten,
Fostex FE 206 E, Nirvana 8", Lowther6 A ist
zu empfehlen eine zweite Schallwand 18 mm
zu verwenden, z.B 1100 x 230 bis 346 mm,
damit wird gleichzeitig die Schallwand weiter
ruhiggestellt. Ebenso ist die Verdoppelung der
unteren Rückwand hörbar besser.
Der Schallwandausschnitt muß nach innen stark
erweitert werden, ggf. ein Stück WF Teil C für
den Magneten entfernen.

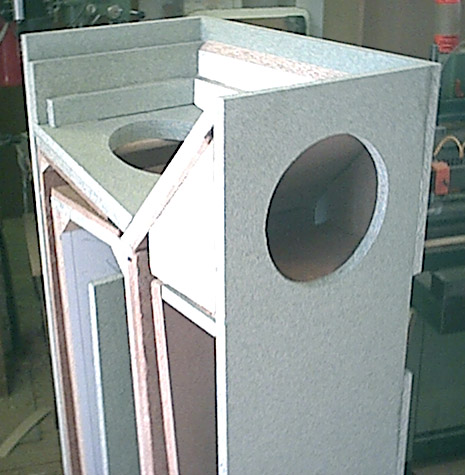

The build:
Find a good quick-drying glue before
you start to the assembly the horn.
I use a german Brand called Fischer,
which is an Emulsion-type glue. This
also has the advantage that it allows
smaller mistakes to be sealed airtight.
A Carpenter with many clamps and a
stationary belt-sander is highly
recommended, a single person will
strugle to move the horn around,
so when you build this demanding
horn, make sure that you have a helper.
For deep drivers with large magnets
such as Fostex FE 206 E, Nirvana 8" or
Lowther PM 6A, an extra 18mm wall
for the driver is recommended, for
instance 1100 x 230 to 346 mm. This
will stabilize the wall where the driver
is mounted. The sound characteristics
will be noticeably improved if you also
double the lower rear wall.
The driver cut-out on the wall where
the driver is mounted must be greatly
increased towards the center of the
speaker, it might even be needed to
remove a piece of the WF Teil C
in order to make room for the magnet.
Fazit: Saxophon
mit die beste Konstruktion,
minimal bessere Geschlossenheit
des Klangbildes als Alphorn + Schalmei,
geringste Treiber Kosten, keine weiteren
Bauteile, phänomenaler Bass.
Das RDH20 ist nur aus
Designgründen vorzuziehen.
Conclusion: Saxophone
one of the best constructions,
a nudge better closeness of
the sound compared to
alphorn + schalmei,
low cost drivers, no further
components, phenomenal bass.
Preferation for the RDH20 is only
a cause of design.
copyright hm-moreart Horst Möller 2007
